Operasyonel Amaç ve Rol

Ertuğrul BİR, özellikle EYP (El Yapımı Patlayıcı), şüpheli paket, araç altı bomba, bina içi patlayıcı tuzakları ve düşük yoğunluklu CBRN riskli şüpheli nesnelerin güvenli mesafeden incelenmesi ve etkisiz hale getirilmesi amacıyla geliştirilmiştir. Sistem, operatör personelin doğrudan tehdit alanına girmesini önleyerek can kaybı riskini minimize eder.

Bu robot;

• Meskun mahal operasyonları
• Kritik tesis güvenliği
• Sınır hattı kontrol noktaları
• Askeri üs içi EYP müdahalesi
• Havalimanı ve kamu binası güvenliği

gibi yüksek riskli alanlarda kullanılmak üzere optimize edilmiştir.

Doktrin ve Kullanım Konsepti

Ertuğrul BİR, taktik seviyede ileri keşif + uzaktan müdahale konseptiyle çalışır. Operasyon süreci genel olarak şu aşamalardan oluşur:

• Şüpheli nesnenin güvenli mesafeden tespiti
• Robotun uzaktan olay yerine sevki
• Entegre kameralarla detaylı teşhis
• Manipülatör kol ile müdahale, taşıma veya etkisizleştirme işlemi
• Gerekirse patlatma düzeneği yerleştirme

Bu yapı sayesinde personel, tehdit bölgesine fiziksel olarak yaklaşmadan operasyonu tamamlayabilir.

Platform Mimarisi

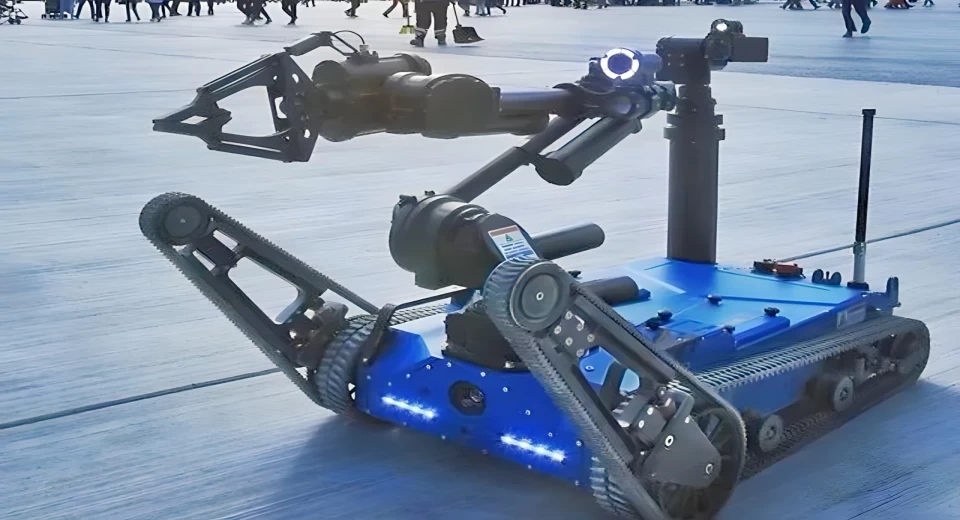

Mobil Şasi ve Flipper Mekanizması

Flipper sistemi sayesinde robot:

• 20 cm üzeri basamak çıkabilir
• 30° üzeri merdivenleri tırmanabilir
• 40 cm hendek geçebilir
• 30° eğim aşabilir

Flipper yapısı aynı zamanda manipülatör kolun erişim kabiliyetini artırır ve stabilite sağlar.

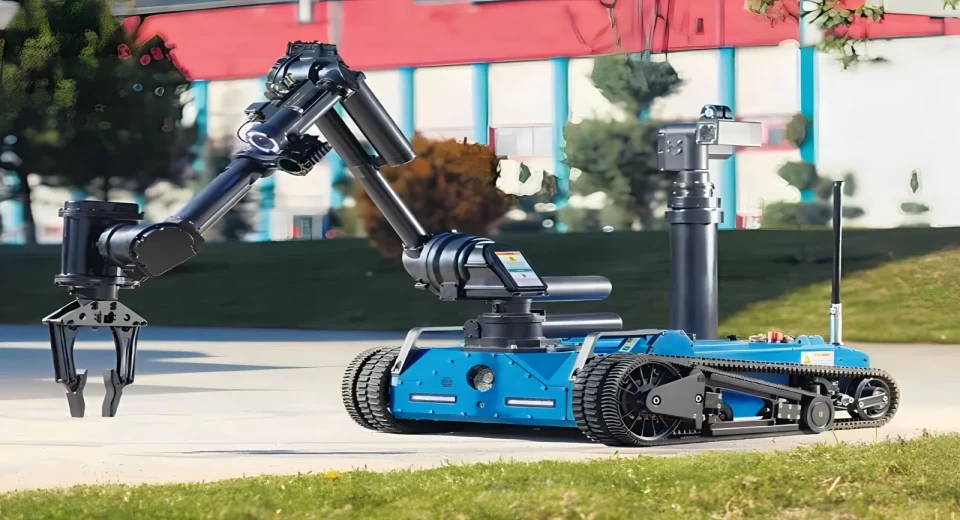

Manipülatör Kol

Robot kolu:

• Şüpheli nesneyi kavrama
• Taşıma
• Patlatma düzeneği yerleştirme
• İnce mekanik müdahale

gibi görevleri icra edebilir. Detaylı yük kapasitesi kamuya açık değildir.

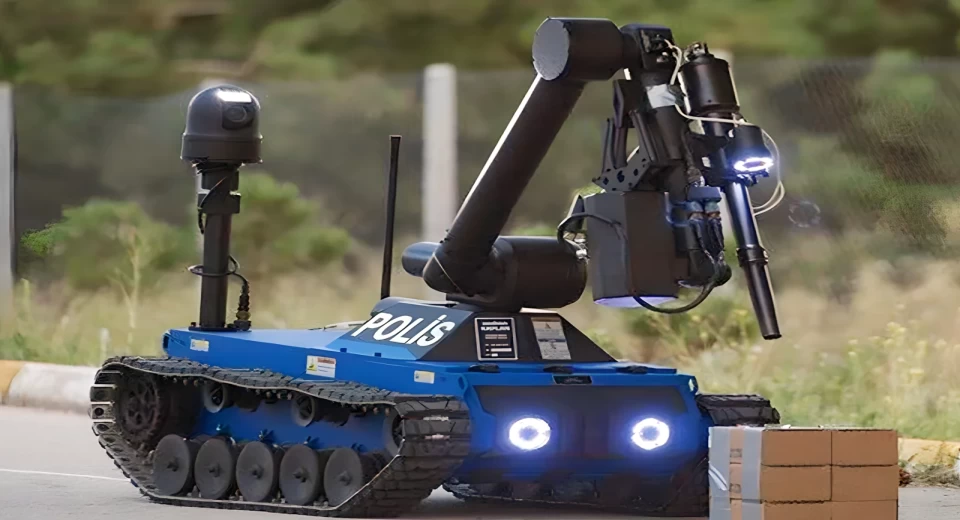

Görüntüleme ve Gözetleme Sistemi

• Nişan kamerası
• Kıskaç kamerası
• Yüksek çözünürlüklü gerçek zamanlı video aktarımı
• 3 boyutlu robot modeli üzerinden hareket takibi

Bu yapı, operatöre robotun görüş alanı dışında dahi konum farkındalığı sağlar.

Haberleşme Altyapısı

• Kablosuz kontrol (500 m üzeri)
• Kablolu iletişim opsiyonu
• Askeri standartlara uygun veri güvenliği

Hayatta Kalabilirlik ve Dayanım

• -20°C ile +69°C arası çalışma
• Lityum-iyon askeri standart batarya
• 25 cm su geçiş kapasitesi
• 8 cm üzeri yerden yükseklik

Zorlu saha koşullarında kesintisiz görev icra edecek şekilde tasarlanmıştır.

Modern Tehditlere Karşı Avantajlar

• Hafif sınıfta taşınabilirlik
• Yüksek manevra kabiliyeti
• Meskun mahal uyumluluğu
• Çoklu kamera ile detaylı teşhis
• Düşük lojistik iz

Sınırlılık olarak ağır sınıf EOD robotlara kıyasla kaldırma kapasitesi ve zırh dayanımı sınırlı olabilir. Bu veriler kamuya açık detay seviyesinde paylaşılmamaktadır.

Detaylı Teknik Bilgiler

Boyutlar ve Ağırlık

• En: 60 cm
• Boy: 90 cm
• Yükseklik: 80 cm
• Ağırlık: 85 kg altında (bataryalar dahil)

Güç Sistemi

• Lityum-iyon askeri standart batarya
• 4 saatten fazla görev süresi (operasyon yoğunluğuna bağlı)

Performans

• Maksimum hız: 5 km/saat
• Kontrol menzili: 500 m+
• Çekiş gücü: 50 kgf üzeri
• Basamak: 20 cm+
• Hendek: 40 cm+
• Merdiven: 30°+
• Yan eğim: 15°+

Sensör ve Görüntüleme

• Yüksek çözünürlüklü gündüz kameraları
• Manipülatör entegre kamera
• Gerçek zamanlı video aktarımı
• 3D robot görselleştirme

Termal kamera entegrasyonu kamuya açık kaynaklarda net belirtilmemiştir.

Komuta Kontrol

• Kablosuz veri linki
• Kablolu yedek kontrol
• Uzaktan operatör kontrol ünitesi

Konuşlanma

• 2 personel tarafından taşınabilir
• Hızlı konuşlandırma
• Araç içi entegrasyon imkanı

Personel sayısı ve eğitim süresi detayları kamuya açık değildir.

Sık Sorulan Sorular

Ertuğrul BİR ne işe yarar?

• EYP ve şüpheli patlayıcı tehditlerini uzaktan incelemek ve etkisiz hale getirmek için kullanılır. Personelin doğrudan risk alanına girmesini önler.

Kontrol menzili kaç metredir?

• 500 metreden fazladır. Kablolu kullanım seçeneği de mevcuttur.

Merdiven çıkabilir mi?

• Evet. 30° üzeri merdiven çıkabilme kabiliyeti vardır.

Kaç saat görev yapabilir?

• Görev yoğunluğuna bağlı olarak 4 saatten fazla operasyon süresi sunar.

Hangi tehditlere karşı etkilidir?

• EYP, şüpheli paket, araç altı patlayıcı, bina içi tuzak sistemleri gibi düşük ve orta yoğunluklu patlayıcı tehditlere karşı etkilidir.

Ağır sınıf EOD robotlardan farkı nedir?

• Taşınabilirliği ve mobilitesi ön plandadır. Ağır sınıf robotlara göre daha hafif ve hızlı konuşlandırılabilir; ancak ağır kaldırma kapasitesi sınırlı olabilir.
